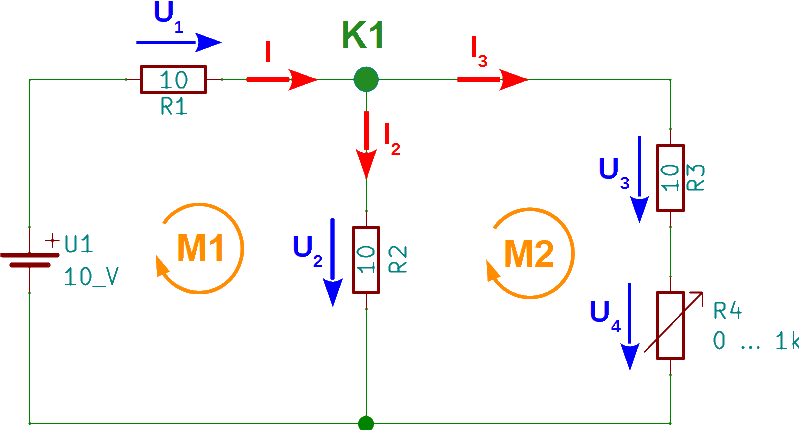

Lösung zu Aufgabe ii.3 a)

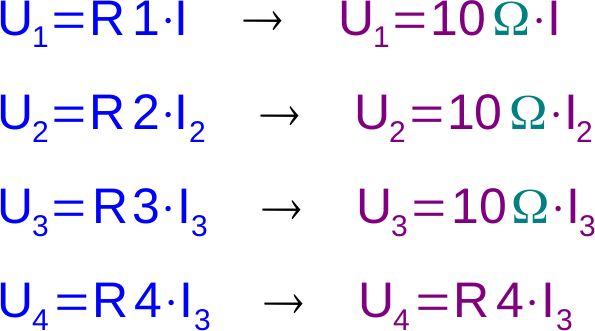

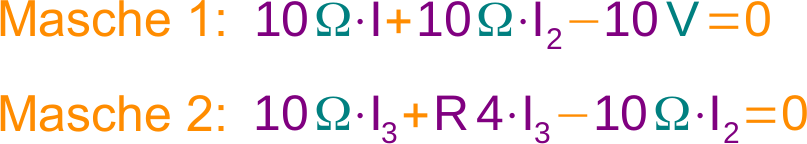

Ohmsches Gesetz:

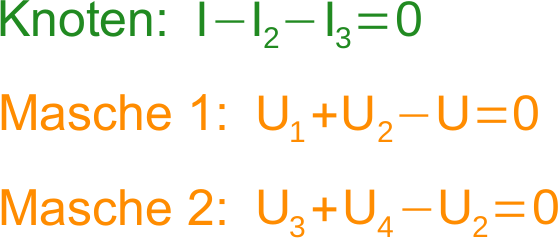

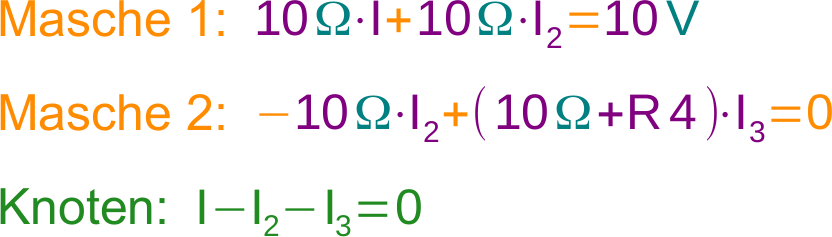

LGS:
LGS in Matrixform:
Vereinfachtes LGS ohne physikalische Einheiten:
Fall 1: R4=0 Ω
Fall 1: R4=1 kΩ
Der Maximalstrom Imax ergibt sich für R4=0 Ω: Imax=667 mA
Der Minimalstrom Imin ergibt sich für R4=1 kΩ: Imin=502 mA
Lösung zu Aufgabe ii.3 b)

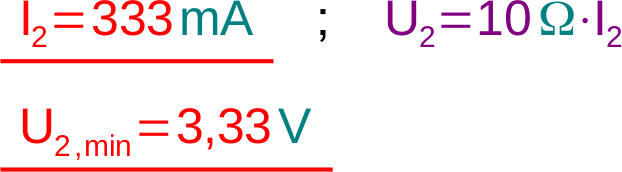

Der minimale Spannung U2,min ergibt sich für R4=0 Ω:
Der maximale Spannung U2,max ergibt sich für R4=1 kΩ:
Lösung zu Aufgabe ii.3 c)

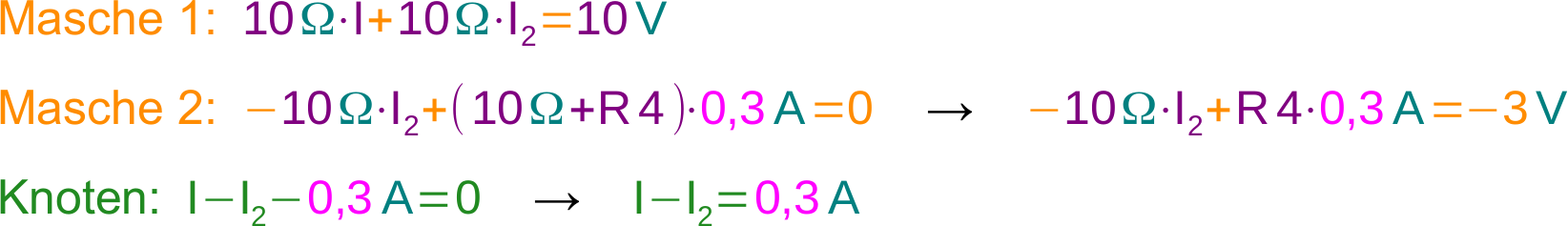

LGS:
Vereinfachtes LGS ohne physikalische Einheiten:
Lösung zu Aufgabe ii.3 d)
LGS für R4=400 mA
Vereinfachtes LGS ohne physikalische Einheiten:
Ein negativer Widerstand ist nicht möglich.
