Aufgabe ii.3
(Schwierigkeitsstufe 2)
Zeitaufwand: 30 Minuten

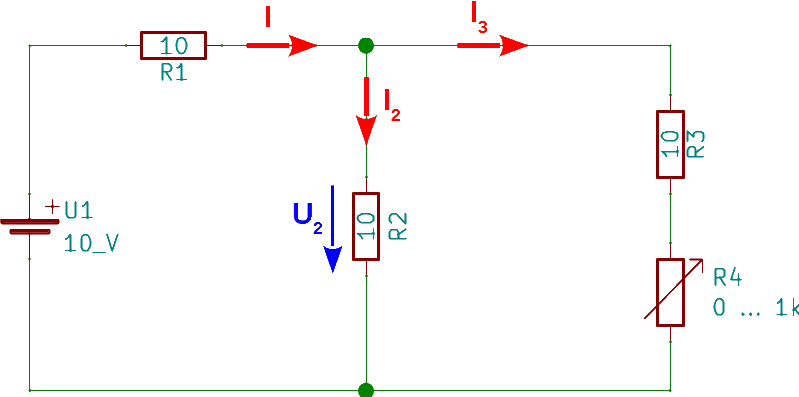

Gegeben ist ein Netzwerk aus ohmschen Widerständen, das aus einer Gleichspannungsquelle gespeist wird.
Der Widerstand R4 ist in einem Bereich von 0 Ω bis 1 kΩ einstellbar.
|
a) |
In welchem Bereich [Imin ; Imax] liegt der Strom I den die Spannungsquelle liefern muss? |
|
|
b) |
In welchem Bereich [U2, min ; U2, max] liegt die Spannung U2, die über dem Widerstand R2 abfällt? |
|
|
c) |
Berechnen Sie den Wert des Widerstands R4 so, dass I3=300 mA beträgt. |
|
|
d) |
Zeigen Sie, dass eine Stromstärke von I3=400 mA nicht möglich ist. |
