Aufgabe ii.2
(Schwierigkeitsstufe 2)
Zeitaufwand: 45 Minuten

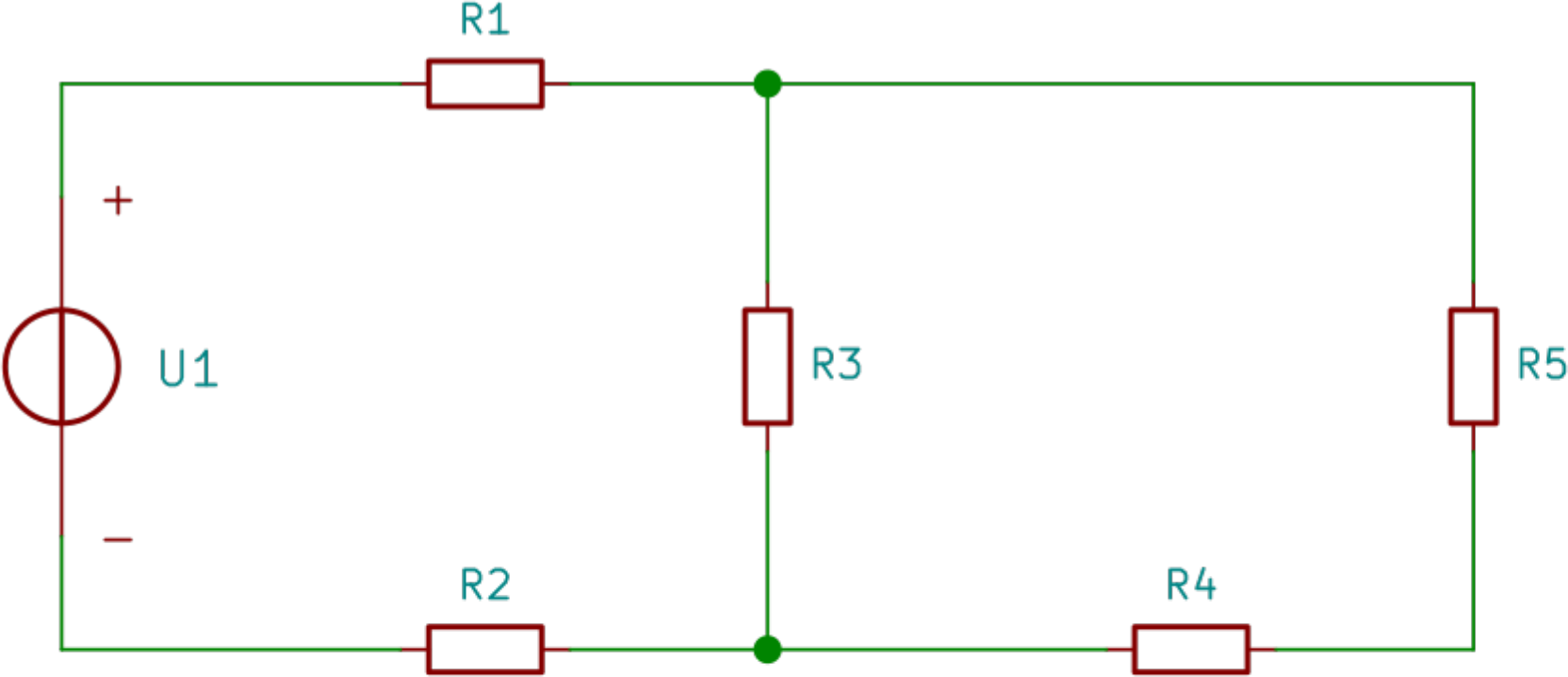

Für das oben abgebildete Netzwerk gilt:
|
a) |
Bei welcher Spannung U1 überschreitet die Teilspannung am Widerstand R5 den Wert von 0,8V? |
|
|
b) |
Wie viel Strom fließt durch R5 bei einer Teilspannung an R5 von 0,8V? |
R5 soll nun durch ein besonderes Bauteil ersetzt werden. Dieses Bauteil hat folgende Eigenschaften:
- Überschreitet die Spannung am Bauteil einen Wert von 0,8V, kann das Bauteil durch eine Spannungsquelle ersetzt werden, die konstant 0,8V liefert.
- Unterschreitet die Spannung am Bauteil den Wert von 0,8V, so ist der Widerstand des Bauteils unendlich hoch.
|
c) |
Welches besondere Bauteil hat die oben genannten Eigenschaften? |
|
|
d) |
Ergänzen Sie den Schaltplan, indem Sie R5 durch das "besondere Bauteil" ersetzen. |
|
|
e) |
Bestimmen Sie für die beiden oben genannten Fälle 1 und 2 eine Formel für die Spannung und eine Formel für die Stromstärke, die die Spannungsquelle U1 liefern muss. |
