Aufgabe i.5
(Schwierigkeitsstufe 1)
Zeitaufwand: 10 Minuten

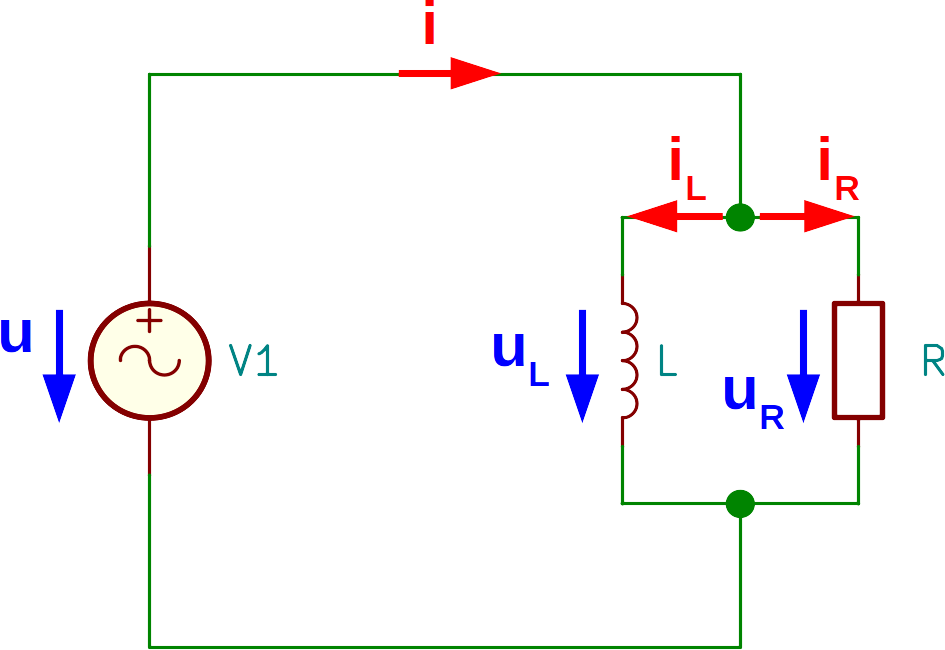

Die rechts abgebildete Parallelschaltung aus einer Spule und einem Widerstand liegt an einer
sinusförmigen Wechselspannung.
Es gilt:
a) |
Geben Sie je eine Formel für den zeitlichen Verlauf der Ströme durch die Spule und durch den Widerstand an. |
|
b) |
Zeichnen Sie den Verlauf der Ströme iL(t) und iR(t) in ein gemeinsames Koordinatensystem. |
|
c) |
Zeichnen Sie ein (qualitatives) Zeigerdiagramm der Ströme und Spannungen für die Parallelschaltung. |
|
d) |
Berechnen Sie die Amplitude des Gesamtstroms und die Phasenverschliebung des Gesamtstroms bezogen auf die Spannung. |
