RCL-Schaltungen

Aufgabe i.3

(Schwierigkeitsstufe 1)

Zeitaufwand: 10 Minuten

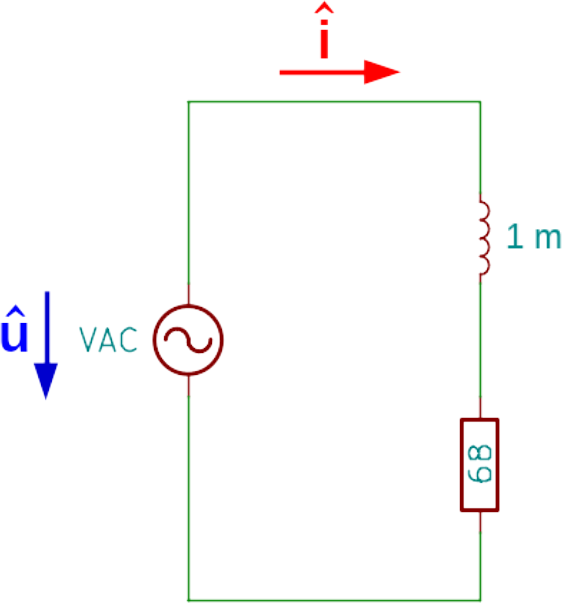

Schaltbild

Die rechts abgebildete Reihenschaltung aus einer Spule und einem Widerstand liegt an einer sinusförmigen Wechselspannung.
Es gilt:

Formel



a)

Berechnen Sie den Betrag der Gesamtimpedanz Z der Schaltung.



b)

Berechnen Sie den Spitzenstrom î.



c)

Zeichnen Sie ein maßstäbliches Zeigerdiagramm für î und û.



d)

Bei welcher Frequenz fg ist der Betrag des Wirkwiderstands der Schaltung genauso groß wie der Betrag des Blindwiderstands?
