RCL-Schaltungen

Aufgabe i.2

(Schwierigkeitsstufe 1)

Zeitaufwand: 20 Minuten

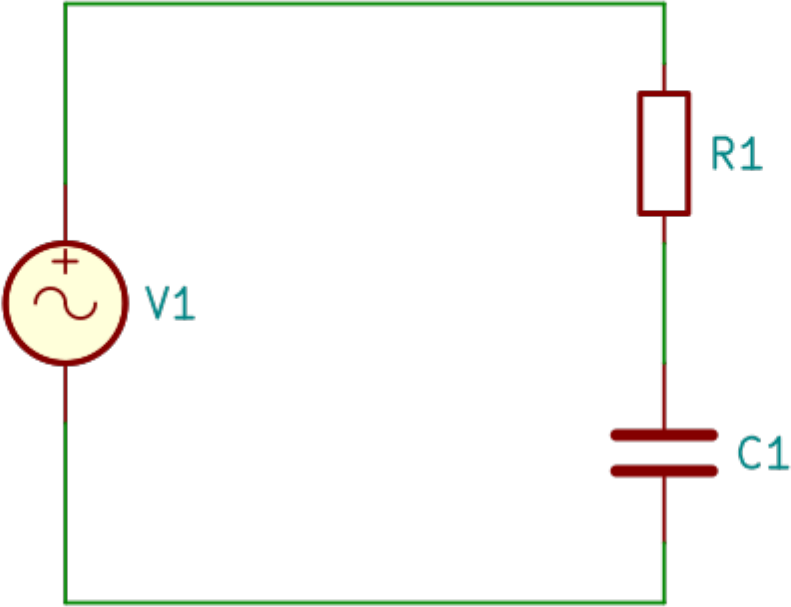

Schaltbild

Die rechts abgebildete Reihenschaltung aus einem Kondensator und einem Widerstand liegt an einer sinusförmigen Wechselspannung.
Es gilt:

Formel



a)

Bei welcher Frequenz fC ist der Betrag des Widerstands R1 gleich dem Betrag des Scheinwiderstands von C1?

Zwischenergebnis: fC=4,823 Hz



b)

Leiten Sie die Formel für fC für variable Werte von R1 und C1 her.



c)

Welcher Phasenwinkel von i bezogen auf u ergibt sich bei der Frequenz fC?



d)

Weisen sie nach (Rechnen mit physikalischen Einheiten), dass das Produkt von R1 und C1 einer Zeitkonstanten τ entspricht.



e)

Füllen Sie die unten abgebildete Tabelle aus.

Z: Betrag der Gesamtimpedeanz

φ: Phasenwinkel in Grad von i bezogen auf u

Tabelle
