Halbleiter: MOSFETS

Lösungen

Aufgabe i.1 a

Der maximale Drainstrom fließt bei durchgeschaltetem Transistor. Laut Datenblatt beträgt der Widerstand der Drain-Source-Strecke dann:

Dadurch ergibt sich eine Serienschaltung wie rechts abgebildet:

Es gilt:

Widerstand nach der E12-Reihe:

Aufgabe i.1 b

Der HIGH Pegel am Ausgang der Schaltung ergibt sich bei gesperrtem Transistor. In diesem Zustand ist der Gate-Source-Widerstand praktisch unendlich groß.

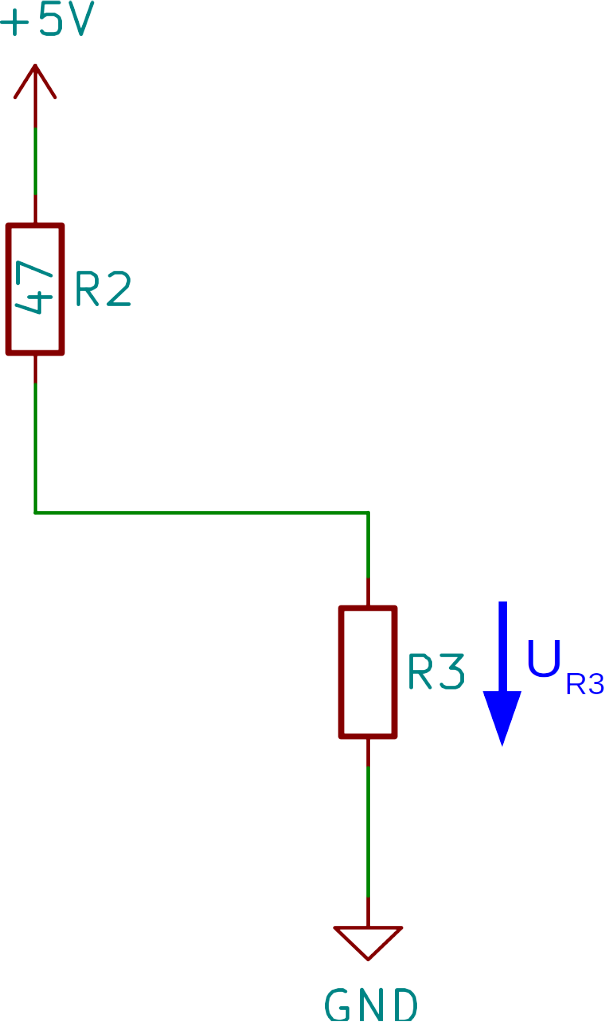

Dadurch ergibt sich ein Spannungsteiler aus R2 und R3 wie rechts abgebildet.

Widerstand nach der E12-Reihe:

Aufgabe i.1 c

Stromaufnahme bei HIGH-Pegel:

Stromaufnahme bei LOW-Pegel:

Aufgabe i.1 d

Analog zu Aufgabe 1b gilt für R2=1kΩ:

Widerstand nach der E12-Reihe:

Aufgabe i.1 e

Stromaufnahme bei HIGH-Pegel:

Stromaufnahme bei LOW-Pegel:

Aufgabe i.1 f

Das Verhältnis von R3 zu R2 sollte mindestens 10 betragen.
