Halbleiter: DiodenLösungenAufgabe i.3 aDer Widerstand R1 ist in Reihe zur Diode geschaltet. Durch diesen fließt also die gleiche Stromstärke wie durch die Diode. Mit Hilfe des Ohmschen Gesetzes kann man aus der gemessenen Spannung an R1 den Diodenstrom ID berechnen.

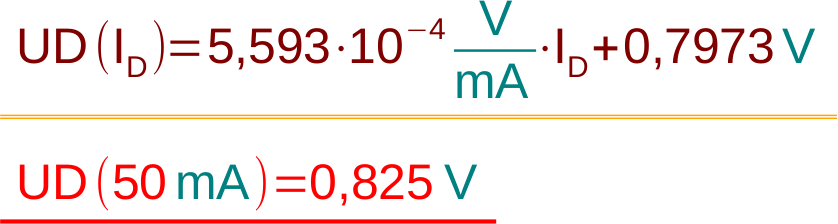

Aufgabe i.3 bEs wurde eine Zenerdiode vermessen. Aufgabe i.3 cDie Spannung bei einer bestimmten Stromstärke kann man aus zwei Messpunkten durch Interpolation berechnen. Man legt eine Gerade durch zwei geeignete Messpunkte und bestimmt den gesuchten Messwert, der als Punkt auf dieser Interpolationsgeraden liegt. Bestimmung der Interpolationsgeraden für:
Bestimmen der Steigung:
Bestimmen des Achsenabschnitts:

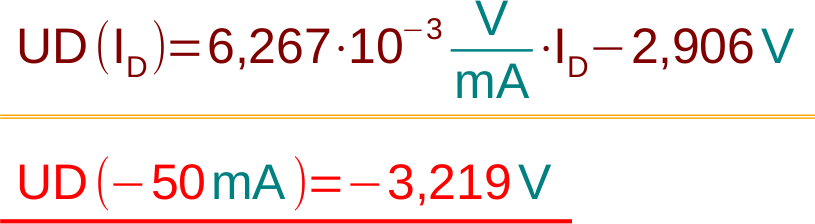

Bestimmung der Interpolationsgeraden für:
Bestimmen der Steigung:
Bestimmen des Achsenabschnitts:
Aufgabe i.3 dVerlustleistung:

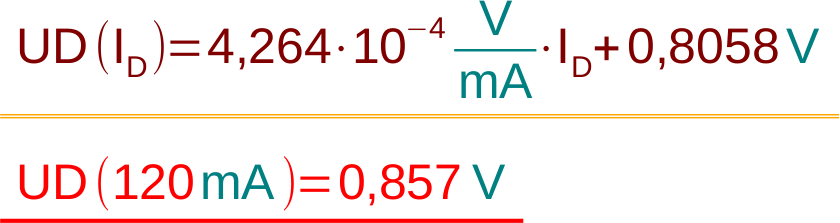

Aufgabe i.3 eDie gesuchte Spannung kann im Prinzip wie im Aufgabenteil c berechnet werden. Da der gesuchte Wert nun aber nicht in einem Intervall zwischen zwei bekannten Messpunkten liegt, spricht man von Extrapolation. Bestimmung der Extrapolationsgeraden für:
Bestimmen der Steigung:
Bestimmen des Achsenabschnitts:
Aufgabe i.3 fDie Steigung der Interpolationsgeraden aus dem Aufgabenteil c (und auch der Extrapolationsgeraden aus dem Aufgabenteil e) entspricht einem Widerstand.
Der Widerstand in Sperrichtung beträgt also etwa das Zehnfache des Widerstands in Durchlassrichtung. |
