Halbleiter: Dioden

Lösungen

Aufgabe i.2 a

Die Diode wird in Sperrrichtung vermessen, was anhand der negativen Vorzeichen ersichtlich ist.

Aufgabe i.2 b

Formel

Diagramm:

Formel

Aufgabe i.2 c

Eine mögliche Bereichsgrenze wäre UD=-3,2V.
Die Messkurve könnte dann durch eine waagrechte Gerade und eine steigende Gerade, die beide durch den Punkt UD=-3,2V, ID=0mA verlaufen, angenähert werden.

Bestimmung der Geradengleichung durch die Punkte A(-3,2|0) und A(-3,512|-105,58):

Formel

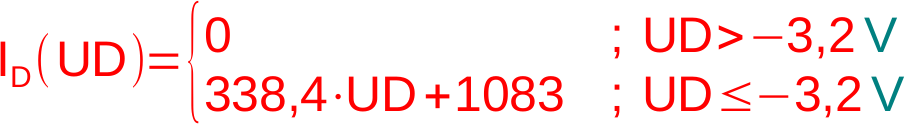

Dadurch ergibt sich folgende Funktionsgleichung für eine Näherungsfunktion:

Formel

Formel

Aufgabe i.2 d

Diagramm in linearer Skalierung:

Formel

Diagramm in logarithmischer Skalierung:

Formel
